DS型中心孔的安裝尺寸

詳細介紹：

發布時間：2006/5/23 11:22:59

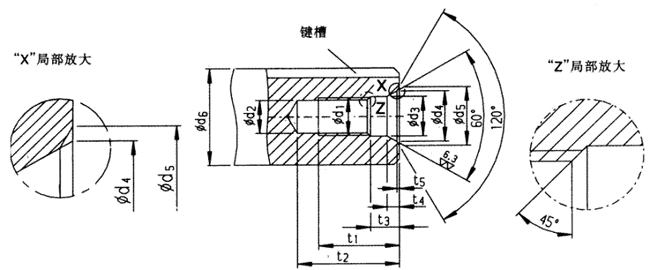

DS型中心孔的安裝尺寸

推薦尺寸 d₆ 1)		DS型
大于	至	DS中心孔	d₁	d₂ 2)	d₃	d₄	d₅	t₁ +2	t₂		t₃ +1	t₄ ≈	t₅ ≈
大于	至		d₁	d₂ 2)	d₃	d₄	d₅	t₁ +2	min	max	t₃ +1	t₄ ≈	t₅ ≈
mm			mm
16 21 24	21 24 30	DS6 DS8 DS10	M6 M8 M10	5 6.8 8.5	6.4 8.4 10.5	9.6 12.2 14.9	10.5 13.2 16.3	16 19 22	20 25 30	22 28 34	5 6 7.5	2.8 3.3 3.8	0.4 0.4 0.6
30 38 50	38 50 85	DS12 DS16 DS20	M12 M16 M20	10.2 14 17.5	13 17 21	18.1 23 28.4	19.8 25.3 31.3	28 36 42	37 45 53	42 50 59	9.5 12 15	4.4 5.2 6.4	0.7 1.0 1.3
85 130* 225* 320*	130 225* 320* 500*	DS24 DS30 DS36 DS42	M24 M30* M36* M42*	21 26.5 32 37.5	25 31 37 43	34.2 44 55 65	38 48 60 71	50 60 74 84	63 77 93 105	68 83 99 111	18 17 22 26	8 11 15 19	1.6 1.9 2.3 2.7

1) 工件加工后最終尺寸

2) 攻絲孔鉆頭直徑根據DIN 336Pt.1確定

*）不是根據DIN 332確定的尺寸
